BP2000 双吸嘴

  • 所属分类:BP2000全自动烧录系统
  • 浏览次数:200次
  • 发布日期:2023/12/8 10:52:21
  • 产品概述
BP2000  双吸嘴产品特色
烧录器客制化:根据客户现场的烧录芯片类型,选配合适的烧录器(可搭配最多四台AP8000或SP7500万用型烧录器;IO模式下最多可搭载16台专用烧录器;一台机台可搭载不同品牌的烧录器)
高精度运动系统:进口伺服驱动系统,HIWIN/TBI导轨丝杆,重复精度0.02mm
高精度影像系统:500W高速工业CCD,可实现一键定位;下相机辅助纠偏,支持飞拍模式,对于高密度引脚和WLCSP芯片兼容

二次开发:可以按照客户需求定制加密/序列号等烧录需求

BP2000  双吸嘴产品特色

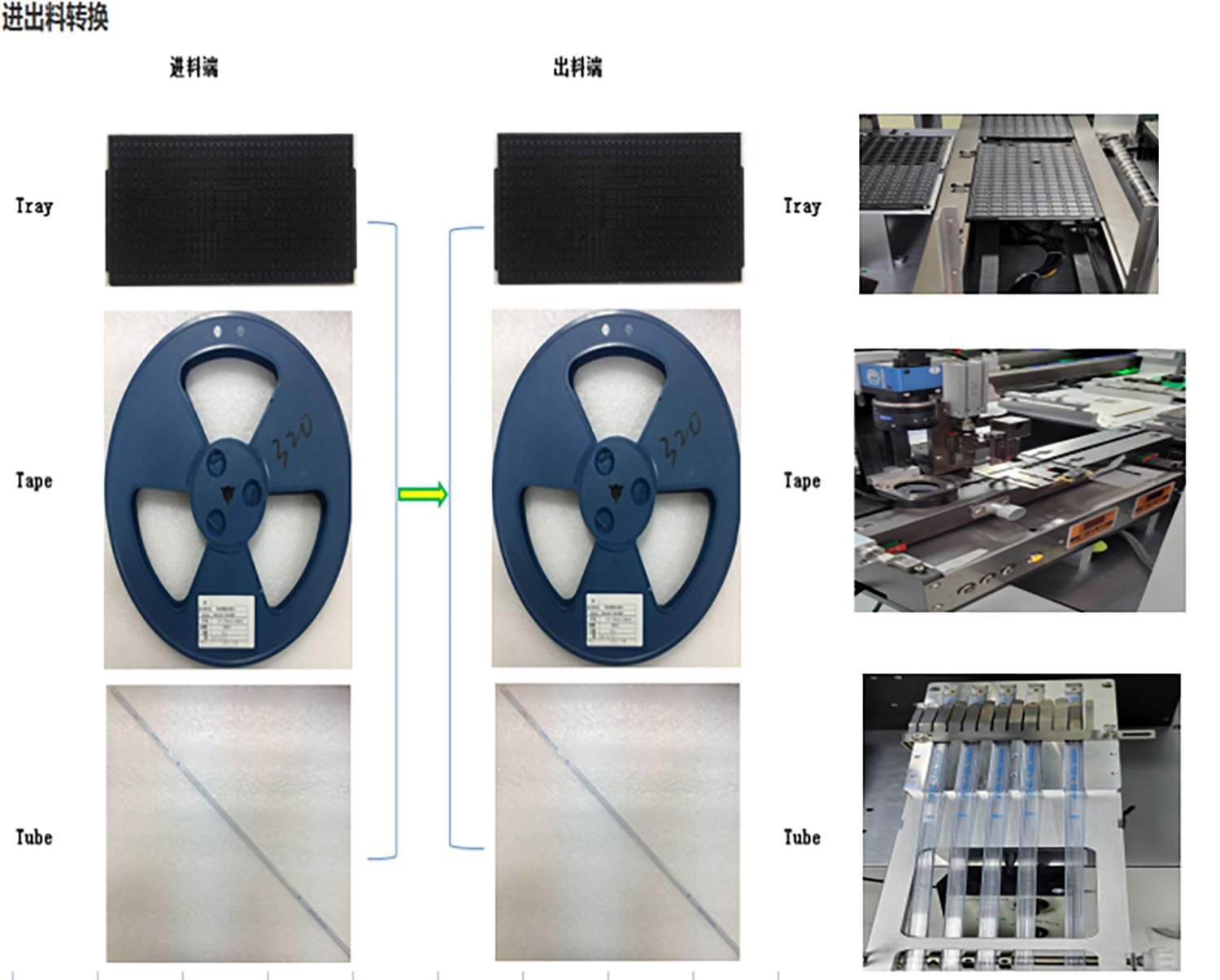

支持编带/TRAY盘/管状进出料方式,支持包装转换功能
预留MES接口,可以与客户现场的MES系统进行兼容或二次开发
支持油墨打点、激光打标、喷码等标识功能
编带机可选配CCD,支持芯片极性/字符检测
TRAY上下料系统,上下双轨搬运系统,,大幅减少换盘时间,提高产能

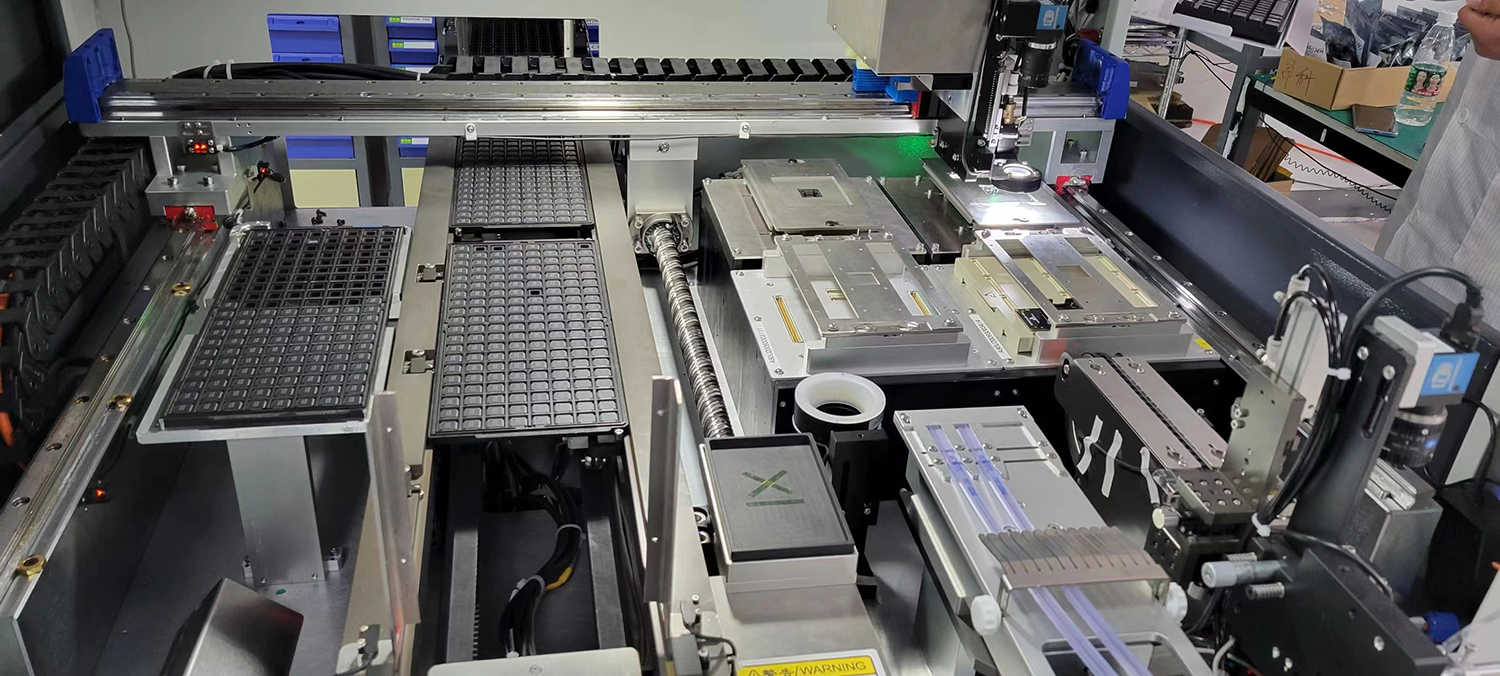

产品细节

系统参数

可定制烧录器

支持烧录器

AP8000/SP7500/ZLG P800/SP8/SP16及客制化烧录器

烧录口数

4-32口,由烧录器来确定

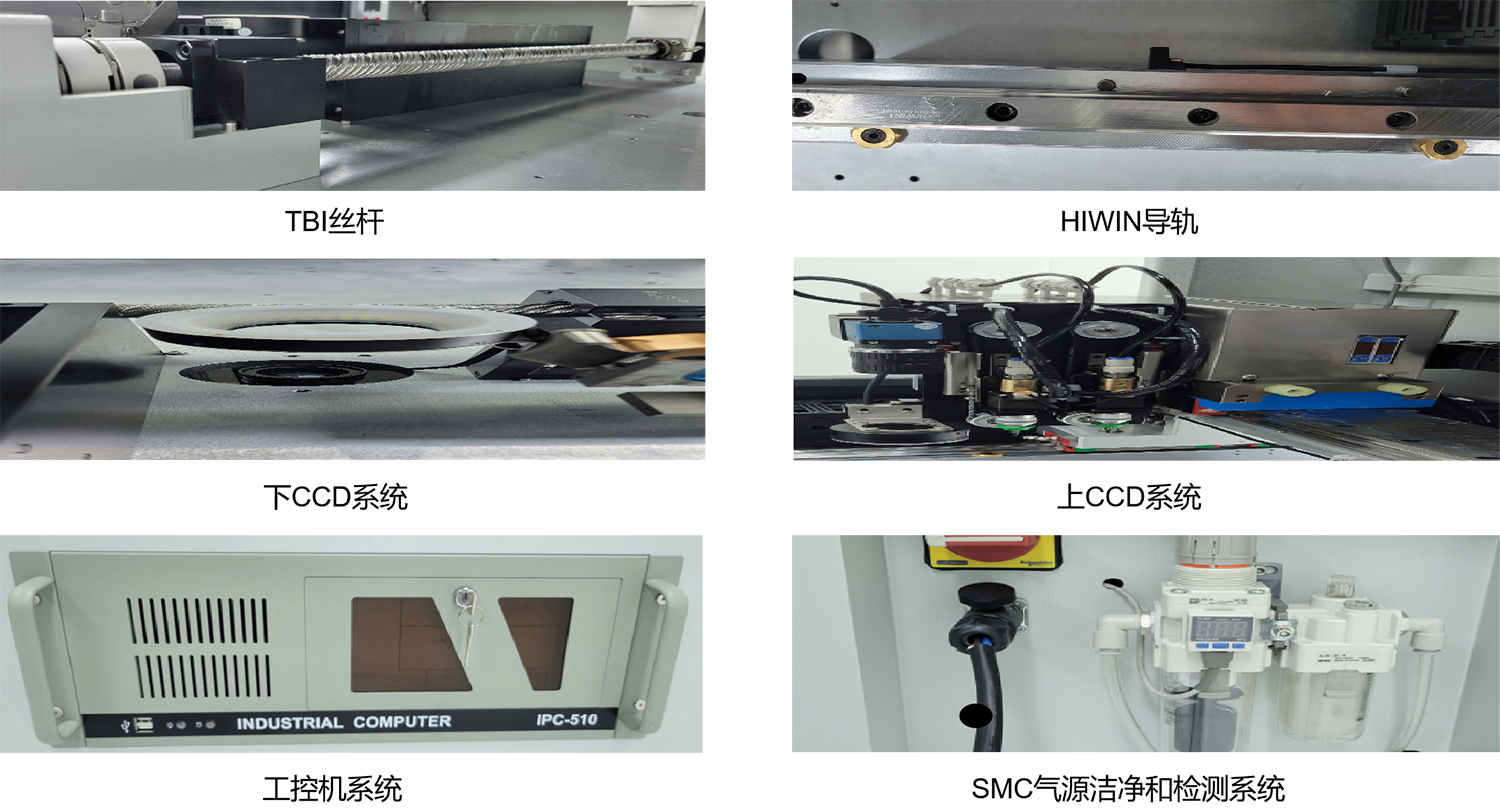

运动系统

驱动

松下伺服驱动系统,固高多轴运动控制块,HIWIN/TBI丝杆导轨

行程

X:700mm.  Y:600mm  Z:50mm

精度

X轴:±0.02mm;Y轴:±0.02mm;Z轴:±0.02mm;θ轴:0.1°

吸嘴数量

2

可操作芯片尺寸

40mm*40mm(较大),最小1.5mm*1.5mm

UPH

2000

视觉系统

上CCD

500W像素,支持一键定位,可检测芯片表面字符

下CCD

200W像素,支持飞拍

编带CCD(选配)

500W像素,支持极性、MARK检测、pitch检测

3D相机(选配)

2K/4K线阵相机,可检测芯片pitch和表面平面度

控制系统

工业主机

高性能品牌工控机,I5,8G 内存,500G SSD

操作系统

WIN10

显示器

23寸

数据输入设备

键盘 + 鼠标,可选条码输入枪

IO设备

自动TRAY盘机

上下双轨,快速换盘;一次可放置20盘

手动TRAY盘

最多两个,可以用来烧录或当NG盘或补料盘

编带机

支持8-44mm,支持冷封/热封,可选配编带CCD(支持极性、MARK检测、pitch检测)

编带进料飞达

可选8-44mm,最多可以同时上两把飞达

管装料进料器

最多可同时放置四管进料管

管装料出料器

4管OK出料管,1管NG出料管

编带墨水打点系统

支持更换不同的墨水颜色

激光打标系统

烧录完成后的芯片上用激光标记字符

电气及机械规格

工作电压

200~245V/50~60Hz

功率

2KW

外部气源

洁净空气,0.6MPa

耗气量

45升/分钟

主机尺寸

1100(L)×900(W)×1550(H) (mm)

自动TRAY盘机

1500(L)×380(W)×200(H)  (mm)

编带包装机

1000(L)×150(W)×500(H) (mm)

主机重量

500Kg

自动TRAY盘机重量

50Kg

编带包装机

25Kg
