编带机

可定制烧录器

支持烧录器

AP8000/SP7500/ZLG P800/SP8/SP16及客制化烧录器

烧录口数

4-32口，由烧录器来确定

运动系统

驱动

松下伺服驱动系统，固高多轴运动控制块，HIWIN/TBI丝杆导轨

行程

X:700mm.  Y:600mm  Z:50mm

精度

X轴：±0.02mm；Y轴：±0.02mm；Z轴：±0.02mm；θ轴：0.1°

吸嘴数量

2

可操作芯片尺寸

40mm*40mm（较大），最小1.5mm*1.5mm

UPH

2000

视觉系统

上CCD

500W像素，支持一键定位，可检测芯片表面字符

下CCD

200W像素，支持飞拍

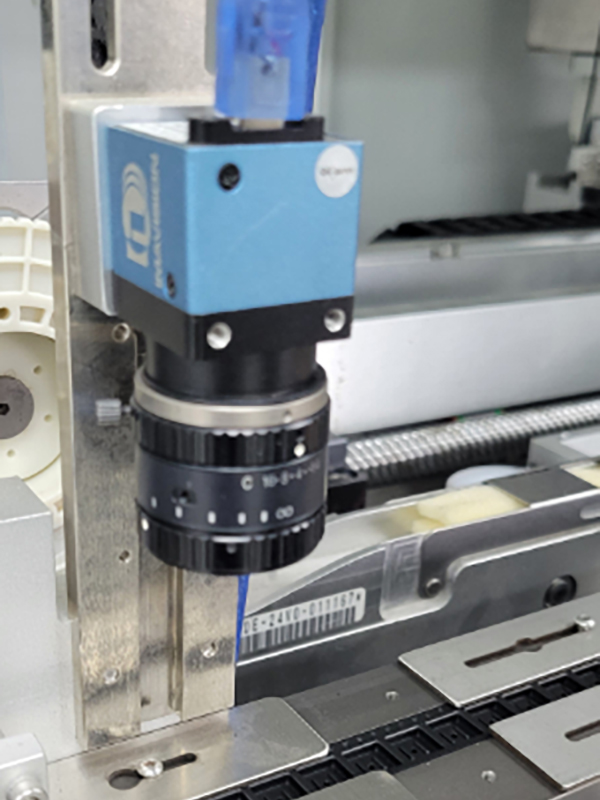

编带CCD（选配）

500W像素，支持极性、MARK检测、pitch检测

3D相机（选配）

2K/4K线阵相机，可检测芯片pitch和表面平面度

控制系统

工业主机

高性能品牌工控机,I5,8G 内存,500G SSD

操作系统

WIN10

显示器

23寸

数据输入设备

键盘 + 鼠标，可选条码输入枪

IO设备

自动TRAY盘机

上下双轨，快速换盘；一次可放置20盘

手动TRAY盘

最多两个，可以用来烧录或当NG盘或补料盘

编带机

支持8-44mm，支持冷封/热封，可选配编带CCD（支持极性、MARK检测、pitch检测）

编带进料飞达

可选8-44mm，最多可以同时上两把飞达

管装料进料器

最多可同时放置四管进料管

管装料出料器

4管OK出料管，1管NG出料管

编带墨水打点系统

支持更换不同的墨水颜色

激光打标系统

烧录完成后的芯片上用激光标记字符

电气及机械规格

工作电压

200～245V/50～60Hz

功率

2KW

外部气源

洁净空气,0.6MPa

耗气量

45升/分钟

主机尺寸

1100(L)×900(W)×1550(H) (mm)

自动TRAY盘机

1500(L)×380(W)×200(H)  (mm)

编带包装机

1000(L)×150(W)×500(H) (mm)

主机重量

500Kg

自动TRAY盘机重量

50Kg

编带包装机

25Kg
